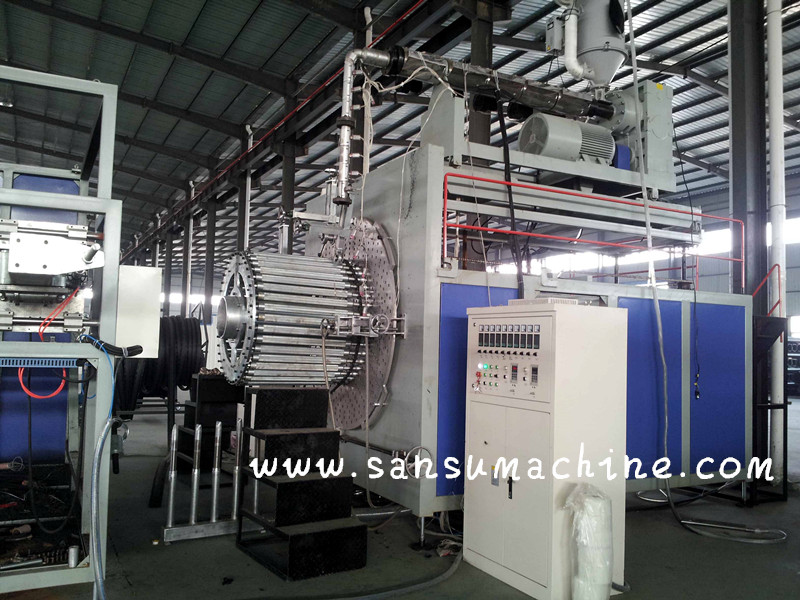

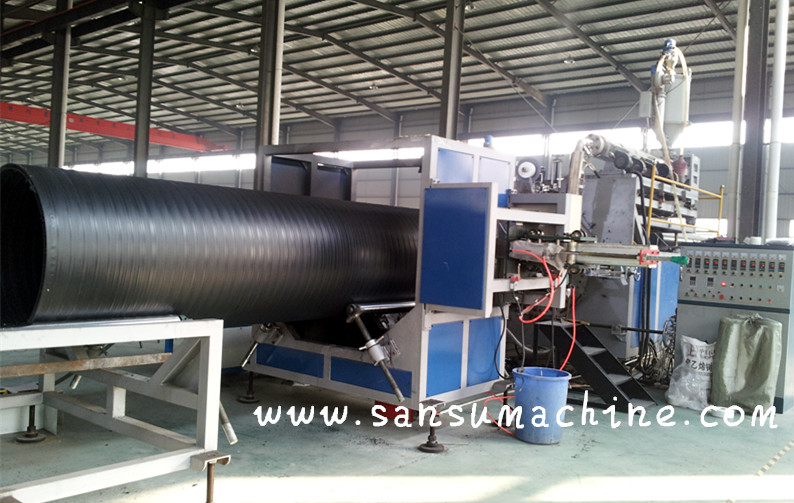

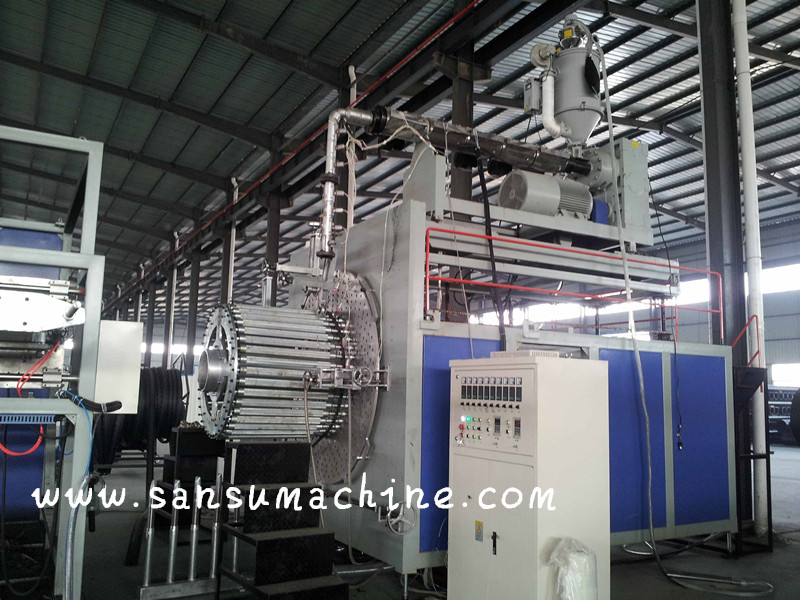

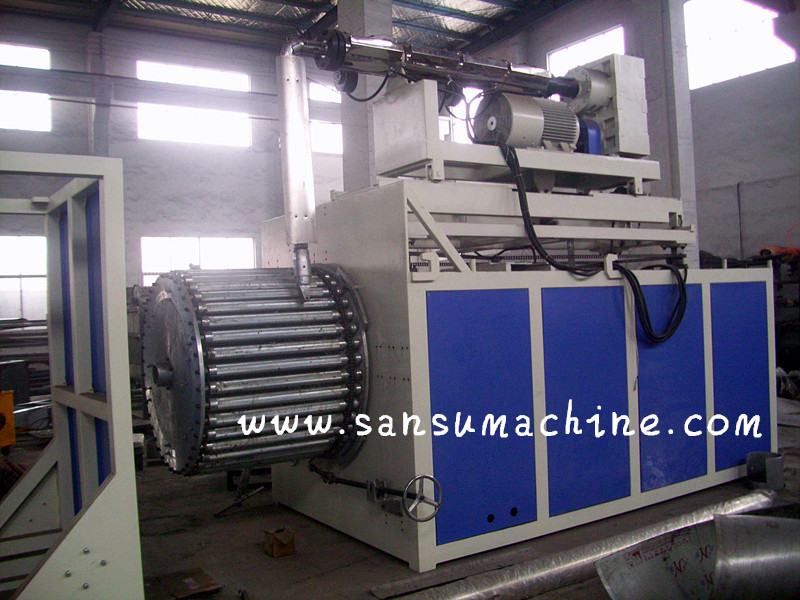

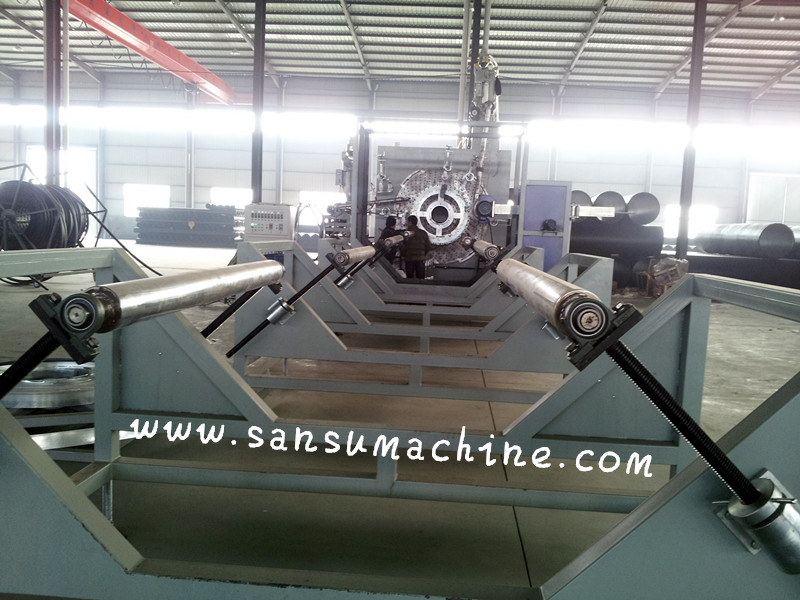

钢塑复合缠绕管生产线

设备简介:

应用: 钢带增强PE缠绕管

管道材料:HDPE,镀锌钢带

用途:排污,排水

生产能力:300 kg / h

原产地:江苏,中国(大陆)

品牌名: 三塑

型号:SJ65-SJ120

电压:380v/50hz415v/50hz220v/60hz440v/60hz

功率:165KW

维度(L * W * H):32 * 2.5 * 2.8m

重量:25 t

认证:CE / ISO / BV

保修:在客户工厂安装后的12个月

设备使用寿命: 10

管径范围: 300-3000mm

环刚度: SN4, SN8,SN12.5

变频器: ABB

温控表: RKC

开关: DELEX

接触器: Siemens

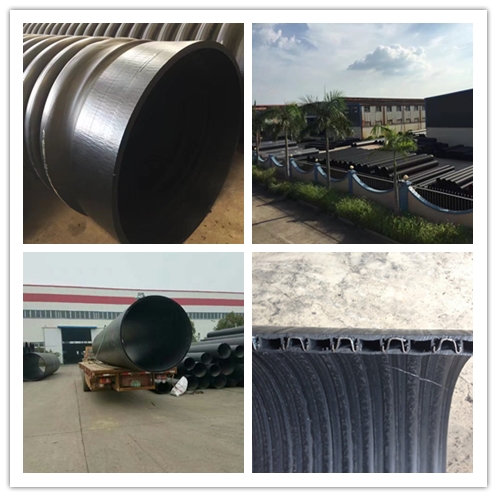

钢带增强PE管的使用:

*市政工程:用于建造雨水管、地下排水管、污水管、通风管。

*通信管道:铁路、道路通信、通信电缆、光缆保护管。

工业:广泛应用于工业领域污水管道。

*农业工程:用于农田、果园、茶园和森林灌溉。

*道路工程:铁路、公路、排水工程。

*矿井:通风、送风、排水、泥浆管。

*体育场地:如高尔夫球场、足球场等体育场地渗漏排水。

*港口、码头工程:大型机场、港口、码头排水、污水处理等。

*垃圾收集污水管。污水处理系统

*储水系统。拦截存储系统的慢流。

*海水管道。

管材的优点:

*环刚度要比普通HDPE缠绕管高很多。

*管壁均匀,管壁无薄弱环节。

*无渗漏。这管与管之间是焊接在一起,用相同的材料(HDPE优良的密封),滚动焊接均匀焊接线

*耐腐蚀,寿命长。镀锌钢带完全焊接在HDPE型材中,钢带不会腐蚀,管道寿命可达50年。

*大口径管,在管材生产中,HDPE型材和钢带均可焊接,管材厚度小,管材成本低。钢的弹性模量是HDPE200倍,而HDPE的价格是钢的三倍,因此高强度钢支撑HDPE覆盖层,因此钢管壁薄。例如直径800的管,普通HDPE缠绕管壁厚度为50mm;而PE钢带管壁厚只22mm

直径可调。同一条生产线可以生产不同管径的管子吗,根据管道刚度要求。因此,可灵活安排生产。

管道安装简单,管道连接3种连接方式,热收缩套,热熔带,承插口连接,安装速度快,安装成本低。

抗冲击,不易破碎。

钢带增强PE缠绕管生产线主要技术条件

管材直径

300-1200mm

800-2000mm

1200-3000mm

板带挤出机型号

SJ75

SJ75

SJ90

板带挤出机电机功率

37KW

55KW

75KW

板带挤出机加热功率

18KW

24KW

36KW

板带挤出模具

4 sets

5 sets

6 sets

模具材质

3Cr17

定型台尺寸

6000(L)*1100(W)

6000(L)*1100(W)

6000(L)*1200(W)

真定泵功率

5.5KW*

5.5KW*3

5.5KW*4

水泵

3KW*1

3KW*1

3KW*1

除水风机

750W

750W

750W

有效牵引长度

1800mm

2000mm

2500mm

牵引电机功率

1.5KW*2

1.5KW*2

2.2KW*2

收卷机

15KN

制管机尺寸

6*2.2*4.5m

6.8*2.8*5m

7.5*3.6*6.5m

粘胶挤出机型号

SJ45

粘胶挤出机电机

15KW

挤出机加热功率

12KW

面胶挤出机型号

SJ75

SJ75

SJ90

面胶挤出机电机功率

37KW

5KW

75KW

挤出机加热功率

22KW

28KW

42KW

制管驱动电机

1KW

22KW

30KW

滚筒尺寸

66*1000mm

90*1200mm

110*1400mm

管材长度

6-12m

切割锯片

Alloy disk

切割精度

<10mm

轧钢机

4 sets

5 sets

6 sets

钢带材质

冷轧热镀锌钢带

轧钢电机功率

5.5KW

7.5KW

22KW

Specification of PE-steel winding pipe production line
钢塑复合缠绕管生产线主要配置
管材直径 pipe diameter 300-1200mm 800-2000mm 1200-3000mm
板带挤出机型号 profile extruder model SJ75 SJ75 SJ90
板带挤出机电机功率 extruder motor 37KW 55KW 75KW
板带挤出机加热功率 extruder heating power 18KW 24KW 36KW
板带挤出模具 profile mould 4 sets 5 sets 6 sets
模具材质 mould material 3Cr17
定型台尺寸 vacuum table dimension 6000(L)*1100(W) 6000(L)*1100(W) 6000(L)*1200(W)
真定泵功率 vacuum pump 5.5KW* 5.5KW*3 5.5KW*4
水泵 water pump 3KW*1 3KW*1 3KW*1
除水风机 dry blower 750W 750W 750W
有效牵引长度 effective haul off length 1800mm 2000mm 2500mm
牵引电机功率 haul of motor 1.5KW*2 1.5KW*2 2.2KW*2
收卷机 coiler 15KN
制管机尺寸 dimension of winding  6*2.2*4.5m 6.8*2.8*5m 7.5*3.6*6.5m
粘胶挤出机型号 side extruder model SJ45
粘胶挤出机电机 extruder motor 15KW
挤出机加热功率 extruder heating power 12KW
面胶挤出机型号 top extruder model SJ75 SJ75 SJ90
面胶挤出机电机功率 extruder motor 37KW 5KW 75KW
挤出机加热功率 extruder heating power 22KW 28KW 42KW
制管驱动电机 winding motor 1KW 22KW 30KW
滚筒尺寸 roller size 66*1000mm 90*1200mm 110*1400mm
管材长度 length of pipe 6-12m
切割锯片 cutting disk 合金刀片 Alloy disk
切割精度 cutting precision <10mm
轧钢机 steel rolling machine 4 sets 5 sets 6 sets
钢带材质 steel strip 冷轧镀锌钢带 cold rolling galvanized steel strip
轧钢电机功率 rolling motor 5.5KW 7.5KW 22KW
