塑料型材生产线

设备简介

应用:  塑料异型材

塑料加工: PE PC ABS 尼龙等

螺钉设计:单螺杆

自动等级:自动

产地:江苏,张家港

品牌:三塑

电压: 380V50HZ或特殊电压定制

功率:35 - 100KW

尺寸:20m*2.5m*2.2m

重量:8-20T

认证:ISO CE SGS

输出:120公斤- 450公斤/小时

接触器:西门子

电机:西玛

变频器:ABB频率控制器

产品描述

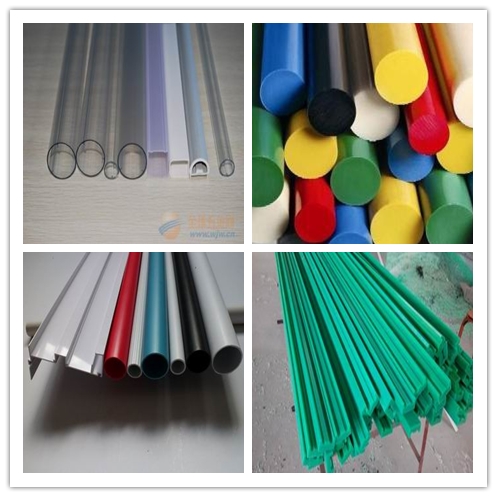

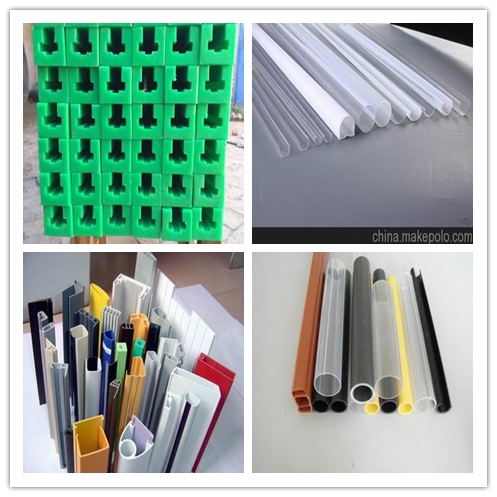

本机主要用于生产PE PP ABS PC 尼龙异型材,棒材等,该塑料异型材生产线采用先进的设计理念,保证了特殊材料的高效挤出,结合塑化螺杆设计的独特理念,保证了塑料挤出、高产量生产的稳定性。

技术数据:

型号

最大宽度

挤出机模具

电机功率

挤出

YF180

180mm

SJ45

15KW

60kg/h

YF240

300mm

SJ65

37KW

120kg/h

YF600

600mm

SJ90

75KW

250kg/h

YF800

800mm

SJ120

110KW

400kg/h

PE ABS PC 尼龙型材生产线配置:

序号

配置详情

单位

1

真空上料机+烘干机

1

2

螺杆挤出机

1

3

真空定型台

1

4

牵引切割机

1

5

卸料架

1

6

模具(根据图纸)

7

控制柜

内置

8

备件

辅助机器:

1.拌色机

2.破碎机

3.冷水机、空气压缩机等

工艺流程:

原料+色母料混合→单螺杆挤出机→型材挤压模具→定型模→真空定型台→带牵引→切割机→成品检查和包装

PE PC ABS 尼龙型材棒材生产线组件:

a.锥形双螺杆挤出机:

采用高效单螺杆,为特殊材料设计,PE ABS PC 尼龙都有各类的特殊设计保证了均匀的塑化,高挤出。稳定的温度控制系统,保证了高质量的型材挤出。

b.挤出模具:

平直模头可确保高速挤出,内壁高精度抛光获得高质量的型材。模具有加热控制系统,高效、易于挤出。3Cr17定型模具提高型材的成型和冷却。

c.定型及冷却台:

快速真空定型模使热挤出型材在很短的时间内冷却并获得最终尺寸。自动温控系统、真空压力调节器、真空控制阀大大提高了产品的尺寸、冷却性能以及生产速度。

d.牵引机:

适用于不同尺寸的板材。牵引橡胶块是由耐磨性橡胶材料制成,可以达到高速稳定的运输速度。

e.切割机:

精密切割机可在高速下平切、直切。有大吸力除尘装置在切割后收集废料,从而确保生产环境的清洁。

f.卸料堆放:

自动堆码,长度固定。
